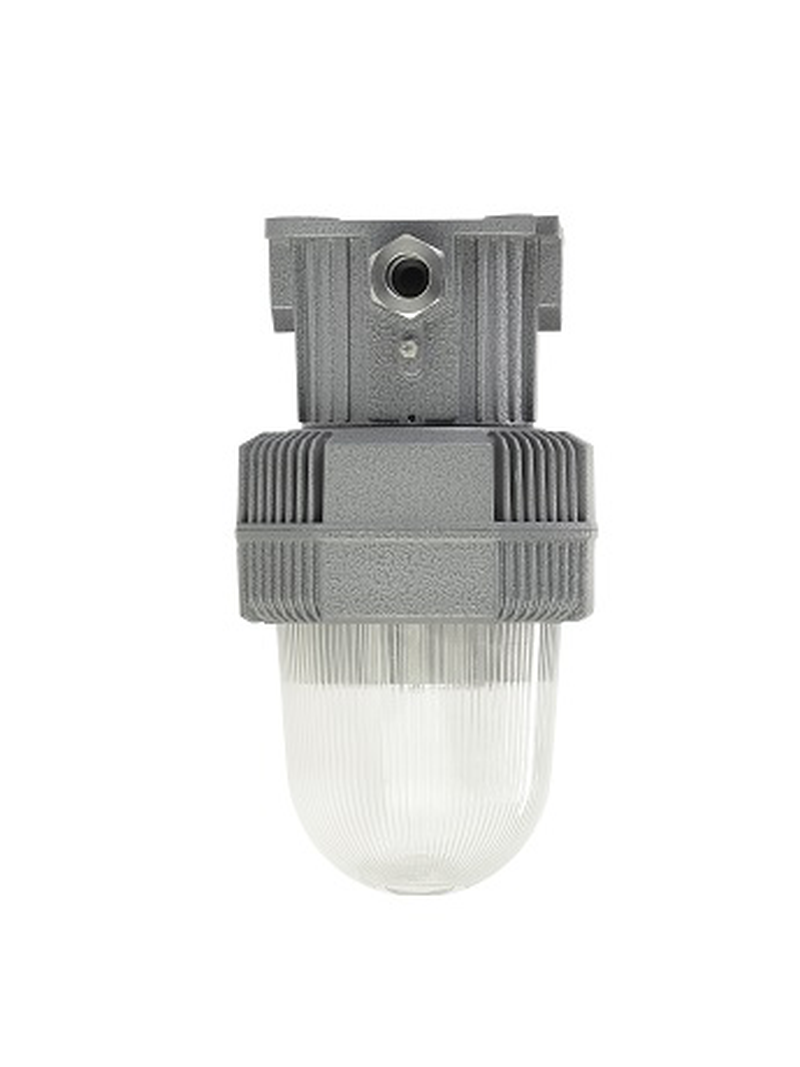

Светильник ATLAS ECO LED 15 С Ex

A	Длина	150 мм
B	Ширина	150 мм
C	Высота	275 мм
D	Длина (установочная)	90 мм
E	Ширина (установочная)	90 мм
	Вес	4,05 кг

Серия взрывозащищенных светильников ATLAS ECO LED Ex для наружного и внутреннего освещения взрывоопасных зон 1-й категории, предприятий химической, топливно-энергетической и добывающей промышленности, предназначенная для замены светильников с лампами накаливания до 200 Вт, в том числе модификаций ВЗГ 200, а также газоразрядных ДРЛ 80, ДРЛ 150, МГЛ70, ДНАТ 70.

Особенности

Установка

Потолочное крепление с возможностью транзитного подключения кабеля (C), а также крепление для установки на трубу G 3/4 (G). Опционально возможна установка на универсальную скобу с фиксацией угла наклона светильника с возможностью регулировки угла наклона светильника до 90° с шагом в 15°(заказывается отдельно). Установка на опору диаметром 40-42 мм (PL).

Конструкция

Корпус светильника из литого под давлением алюминия, окрашенный порошковой краской. Светильник имеет универсальное монтажное крепление для установки на плоскую поверхность или трубу, в котором имеется коннектор со скользящим контактом, который по функционалу схож с привычным бытовым патроном Е27. После подключения его к сети питания все, что необходимо сделать, – это вкрутить световую часть, как самую обычную лампочку. При этом весь световой прибор будет полностью обеспечивать герметичность и взрывобезопасность. Рассеиватель соединен с корпусом, образуя взрывонепроницаемое соединение. Монтажные скобы, крепежные элементы выполнены из нержавеющей стали. Предусмотрена возможность транзитного подключения для модификаций с потолочным креплением. Взрывозащита обеспечивается видами защиты «взрывонепроницаемая оболочка «d», «оборудование с видом взрывозащиты от воспламенения пыли «t». Крепление на опору имеет одно вводное отверстие М25х1,5. Максимальный размер присоединяемого кабельного ввода: длина 68 мм, диаметр 40 мм. Транзитное подключение невозможно. Соединитель с опорой крепится на опору и предварительно фиксируется. Далее необходимо произвести электрический монтаж, зафиксировать провод в кабельном вводе, убрать свободный конец провода в опору. Установить светильник с основанием опоры на соединитель с опорой используя комплектные винты М6 с шайбами. Финально зафиксировать светильник в сборе на опоре, затянув стопорные винты М6.

Оптическая часть

Рассеиватель из ударопрочного боросиликатного стекла. Опционально может комплектоваться защитной решеткой из сварной коррозионно стойкой стали. Возможна комплектация светильника специальной прозрачной линзой из поликарбоната для формирования широкой КСС (D270).

Тип источника света

LED

Маркировка взрывозащиты

1 Ex db IIC Т6 Gb / Ex tb IIIC T80 С Db

Дополнительная информация

Зоны применения: по газу – 1, 2 по пыли – 21, 22 по ГОСТ Р МЭК 60079. Взрывозащищенность светильников обеспечивается взрывозащитой вида "взрывонепроницаемая оболочка d" по ГОСТ IEC 60079-1-2013, "защитной оболочкой t" по ГОСТ IEC 60079-31-2013 и выполнением их конструкций в соответствии с требованиями ГОСТ 31610,0-2014 (IEC 60079-0:2011)

Комплектация

Кабельные вводы для небронированного кабеля входят в комплект поставки. Для других типов кабелей кабельные вводы заказываются отдельно. Для модификаций с типом крепления "на опору" (PL) кабельный ввод для небронированного кабеля (10-14 мм) входит в комплект поставки. Кабельный ввод для других типов кабелей заказывается отдельно.

Области использования

• Нефтегазовая промышленность

Характеристики
