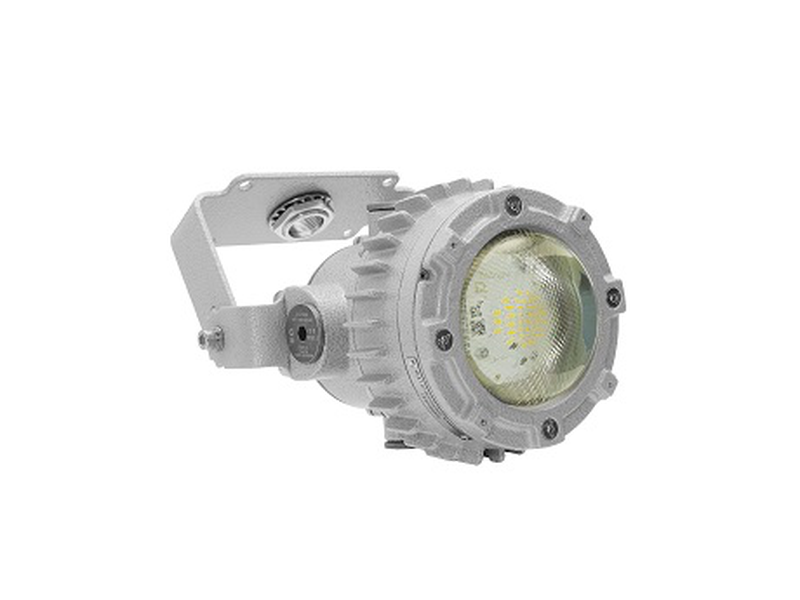

Светильник ONIX LED 25BT Ex

A	Длина	212 мм
B	Ширина	165 мм
C	Высота	283 мм
D	Длина (установочная)	110 мм
E	Ширина (установочная)	60 мм
	Вес	4,60 кг

Маломощные светильники серии ONIX LED Ex предназначены для наружного и внутреннего освещения взрывоопасных зон 1-й категории, помещений и предприятий нефтегазовой, нефтехимической отрасли.

Особенности

Установка

Универсальный способ крепления на скобе с фиксацией угла наклона светильника. Доступна установка на трубу с помощью скобы с муфтой.

Конструкция

Светильник состоит из корпуса, изготовленного из литого алюминиевого сплава без примесей меди, в котором смонтированы светодиодный модуль, источник питания и винтовые клеммные зажимы для подключения питания. Корпус светильника разделен на два взрывонепроницаемых объема. Рассеиватель соединен с корпусом, образуя взрывонепроницаемое клеевое соединение. Монтажные скобы, крепежные элементы выполнены из стали. Корпус и монтажная скоба окрашены молотковой краской, цвет – RAL7040 (серый).

Оптическая часть

Полусферический рассеиватель-линза из закаленного ударопрочного боросиликатного стекла.

Тип источника света

LED

Маркировка взрывозащиты

1 Ex d IIC T6 Gb X/ Ex tb IIIC T80 С Db X

Дополнительная информация

Зоны применения: по газу – 1, 2 по пыли – 21, 22 по ГОСТ Р МЭК 60079. Взрывозащита обеспечивается видами защиты «d», «t». Предусмотрена возможность транзитного подключения. Отверстия для ввода питающего кабеля: М25×1,5 (4 шт.) Внутреннее и внешнее заземление, винты М5.

Комплектация

Светильники поставляются с отверстиями для ввода кабеля, заглушенными сертифицированными взрывозащищенными заглушками (4 шт). Светильники со способом монтажа «на трубу» поставляются в комплекте со скобой и муфтой LT-B-RA3M2GBN.

Области использования

• Нефтегазовая промышленность
